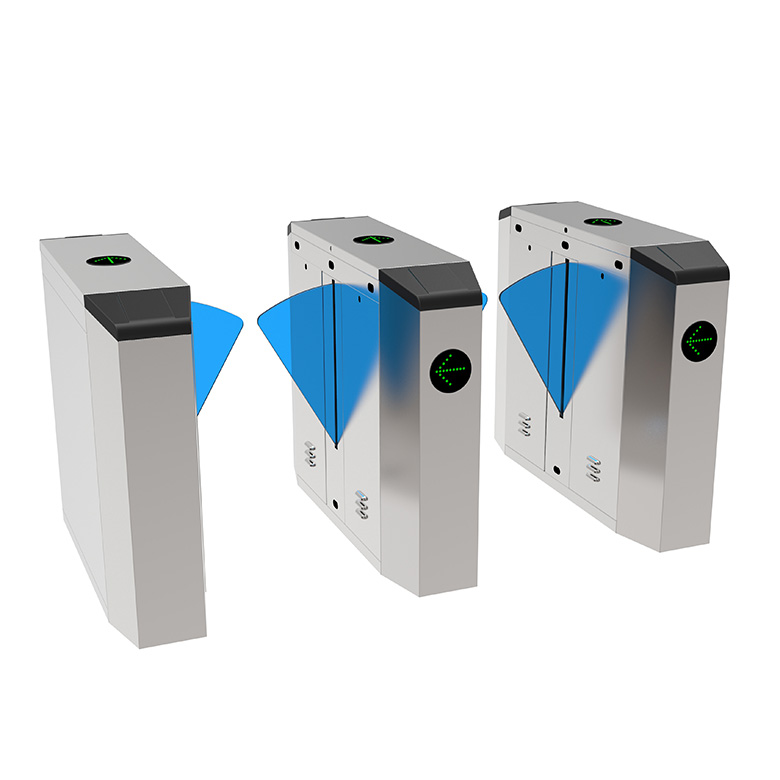

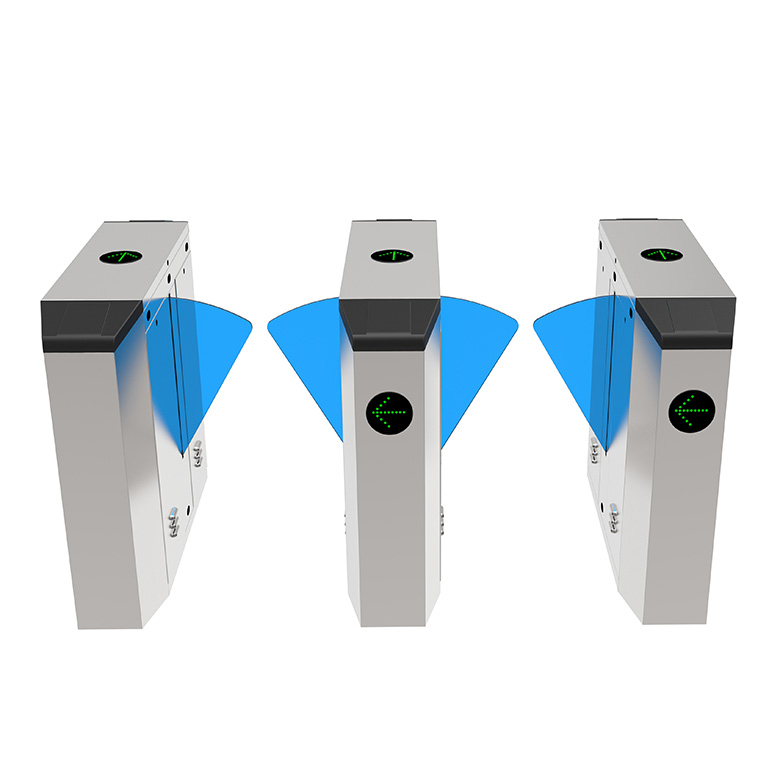

功能概述

本通道閘是本公司自行開發、研制、生產的智能通道管理設備。該設備把精巧的機械傳動、 線路板控制、LED 燈光效果及各種讀寫技術有效結合為一體，通過配置不同的讀寫設備，即可完 成對通道通行的智能化控制與管理。

整個產品機架采用不銹鋼激光切割，數控折彎成型，側柱采用開模 PC 材質立柱膠殼，造型 簡潔美觀，集成各類讀卡器、指紋等，可方便的將 ID 卡、IC 卡等讀寫設備集成在本設備上，從 而為出入人員提供有序文明的通行方式，并可杜絕非法人員進出，同時為了滿足消防通道的要求， 在本系統中設有專用消防按鈕接口，以便在緊急情況下閘門自動打開，組織人員疏散。

功能及特點

1. 具有故障自檢和報警提示功能，方便用戶維護及使用；

2. 可設置雙向刷卡，進刷卡出感應開門等多種通行模式；

3. 防沖功能，在沒有接收到開閘信號時，閘門自動鎖死；

4. 非法闖入、尾隨聲光報警；

5. 紅外防夾功能，在閘門復位的過程中紅外檢測到人在通道中，閘門會自動回到打開狀態；

6. 具有自動復位功能，開閘后，在規定的時間內未通行時，系統將自動取消用戶的此次通行的 權限，復位時間為 5S～25S 可調(默認時間為 5S)；

7. 統一標準的外接端口，可與多種門禁設備連接，并可通過管理計算機實現遠程控制與管理；

8. 斷電后通道自動常開(符合消防要求)，上電自動閉合；

9. 整個系統運行平穩、噪音小；

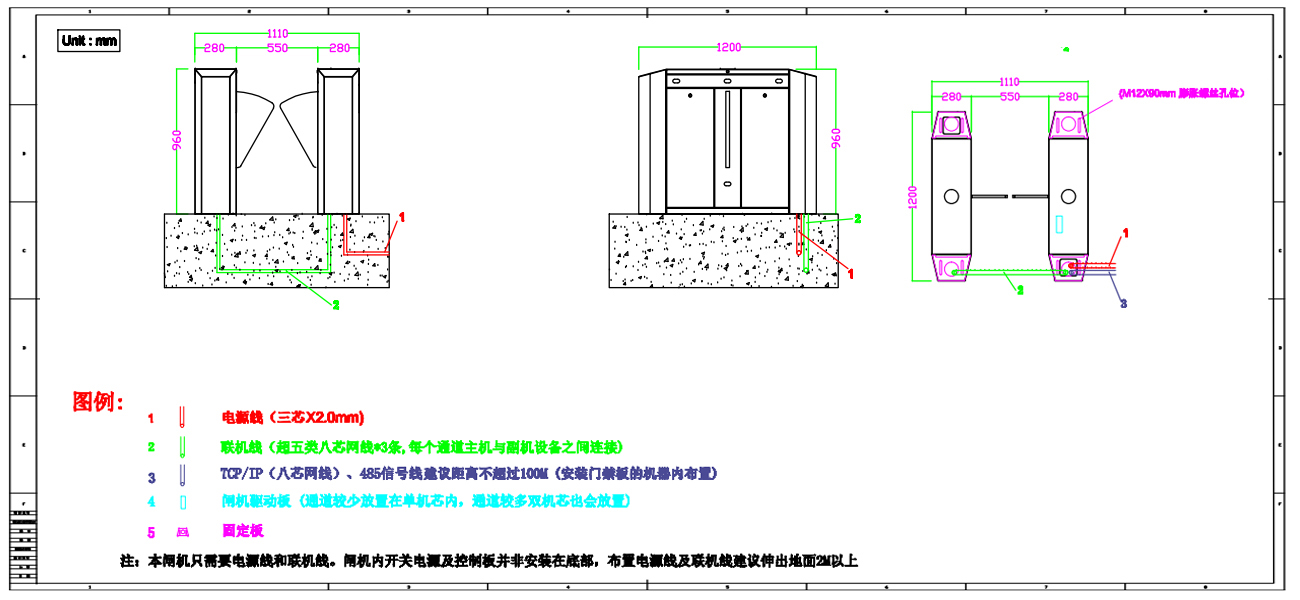

E242 翼閘布線圖

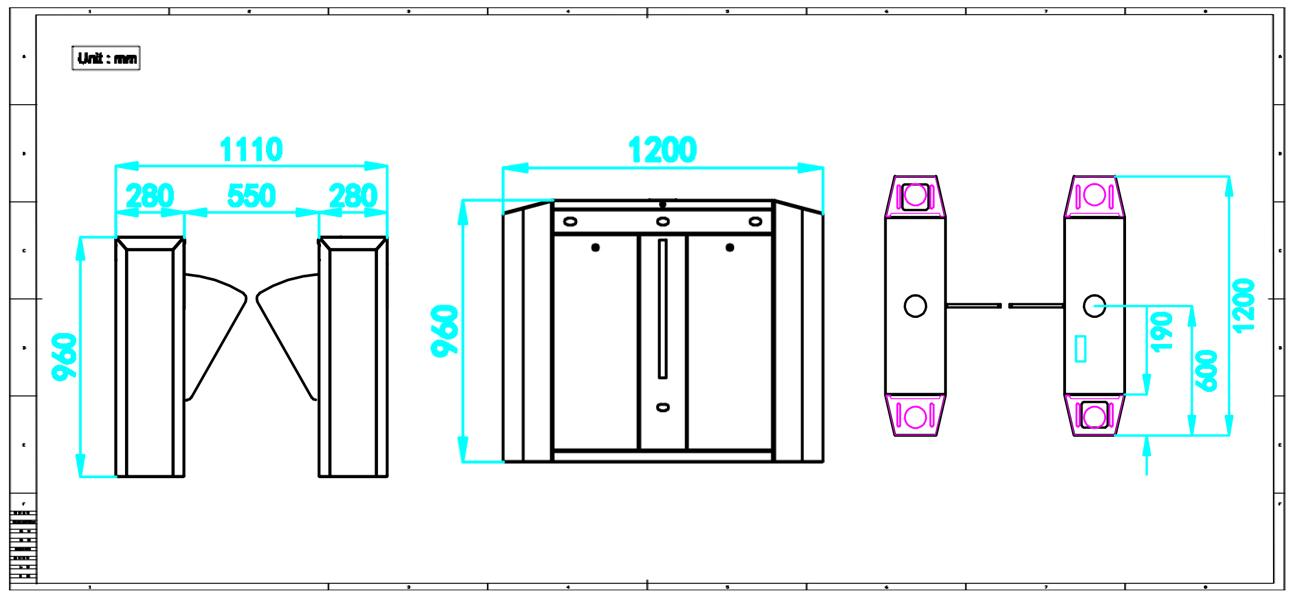

E242 翼閘尺寸圖

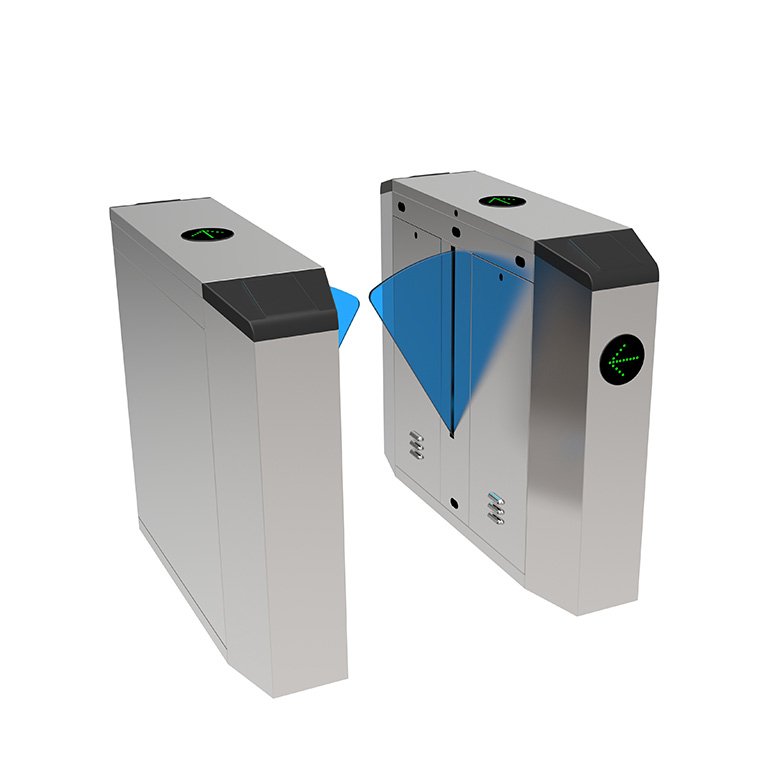

1. 產品結構主要由機械系統和電控系統兩大部分組成。

2. 機械系統結構：機箱作為載體，其上安裝有方向指示燈、讀寫裝置、紅外線傳感器等；機芯 部分主要由機芯、傳動軸、閘門組成。

3. 電控系統由控制板、紅外傳感器、方向指示燈、限位開關、電機、開關電源、蓄電池等組成。

4. 讀卡器（自備）：讀取卡上信息并經過判斷處理后，向主控板發出申請通過信號（開關信號）；

5. 控制板：產品的控制中心，它接收讀寫器和紅外線傳感器的信號，并對這些信號進行邏斷和 處理后，再向方向指示燈、電機發出執行命令；

6. 限位開關：控制閘門轉動的位置；

7. 紅外傳感器：檢測行人位置和起到安全保護作用；

8. 報警器：系統檢測到有非法進入通道的行人時，發出報警提示；

系統工作原理

1. 打開電源，5 秒后系統進入工作狀態；

2. 讀卡器讀到有效卡時，蜂鳴器會發出悅耳聲響，向行人提示讀卡成功；同時還對從卡中讀到的信息進行判斷、處理，并向主控制板發出申請通過信號；

3. 主控板接收到讀寫器和紅外線傳感器信息，并進行綜合判斷處理后，向電機發出有效控制信號，使方向指示燈轉為綠色箭頭通行標志，電機運轉 ，限位開關感應到感應片，給出到位信號，電機停止轉動；

4. 電機轉動一定角度，閘門打開（常開模式時，電機不動作），允許行人通過；

5. 行人根據指示燈標志指示通過通道后，紅外傳感器檢測行人通過通道全過程，并不斷向主控 板發出信號，直至行人完全通過通道；

6. 若行人忘記讀卡或讀無效卡進入通道時，系統禁止行人通行（常開模式 ，閘門將關上；常閉 模式，閘門不動作；），且發出聲光報警，直至行人退出通道后，解除報警；重新讀有效卡 方允許通行；
